汽车零部件激光打标读码工作站
客户需求
客户想将SIC Marking西刻标识XL-Box光纤激光打标机集成至机器人单元对4款零部件（滑轮、中心齿轮、主轴和次轴）进行打标识别。每个打标工作站都将配备专为每种类型的零件而设计制造的工具。上料、卸料以及XL-Box打标工作站都将完全由PLC主机控制并驱动。XL-Box将确保零件的标识质量和读取（二维码）。
优点概述
该系统将基于XL-Box光纤激光打标机而设计，但电气部分将被单独放置在一个外置控制柜由集成商安装在机器人模块外，提取和过滤系统也将被放置在机器人模块外。机器人向打标工作站放置零件，并将机械抓手移至机器外。然后，如果零件可以在工装夹具上被正确的检测到，PLC设备将通过阀门设置关闭打标工作站的门。一旦工作站的门关闭，PLC设备便开始选择打标文件并启动打标循环。打标循环结束时，光纤激光控制单元将会通知PLC设备，系统进入读码模式。PLC设备启动读码程序，采集标识信息。一旦零件读取成功，PLC将打开工作站的门并允许机器人卸载已标识的零件然后重新装载一个新的零件进行标识。

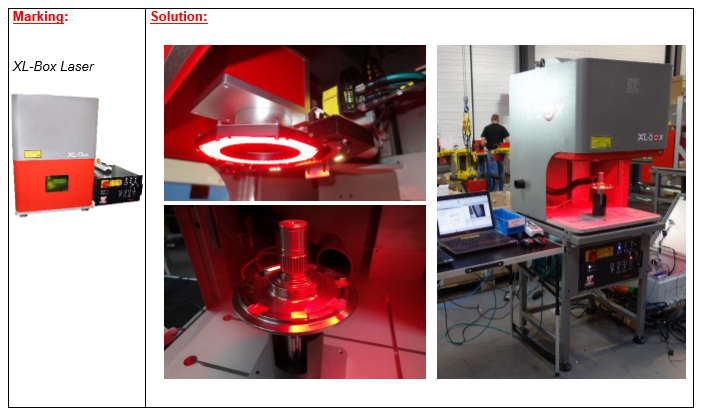

解决方案
- 汽车零部件激光打标
- 二维码打标与简单读取
- 矩形二维码（9x4mm）
- 打标节拍：3~5s
- 读码节拍：<1s
- 全循环时间：20秒
