视觉检测定位系统

Customer’s need 客户需求

  1. 设备有转台和托盘用于达到起搏器生产节拍小于60秒;
  2. 使用托盘放置产品,设备上料时不需要停止设备;
  3. 在自动打标过程中,移除产品,检查托盘上的设备是否存在;
  4. 检查设备位置,如位置错误则跳过打标步骤;
  5. 打标后,徽标、SN码和条形码需可追溯。

Marking solution 打标方案

西刻标识采用世界一流的激光打标设备,在心脏起搏器钛合金外壳表面实现了高效率退火打标,即通过可控的温度,在钛合金表面形成一层黑色的氧化膜,作为标识的颜色,与金属灰色的钛合金形成鲜明的对比。黑色氧化层不仅不会破坏钛合金的金相结构,还能起到防腐蚀的作用。



Machine drawings 设备结构

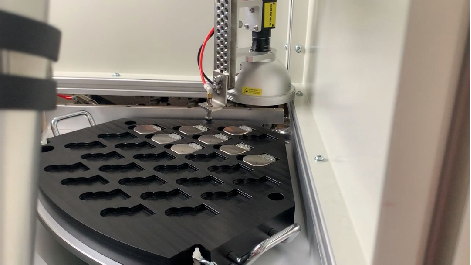

Marking machine photos 设备照片





Summary 概要/打标效果

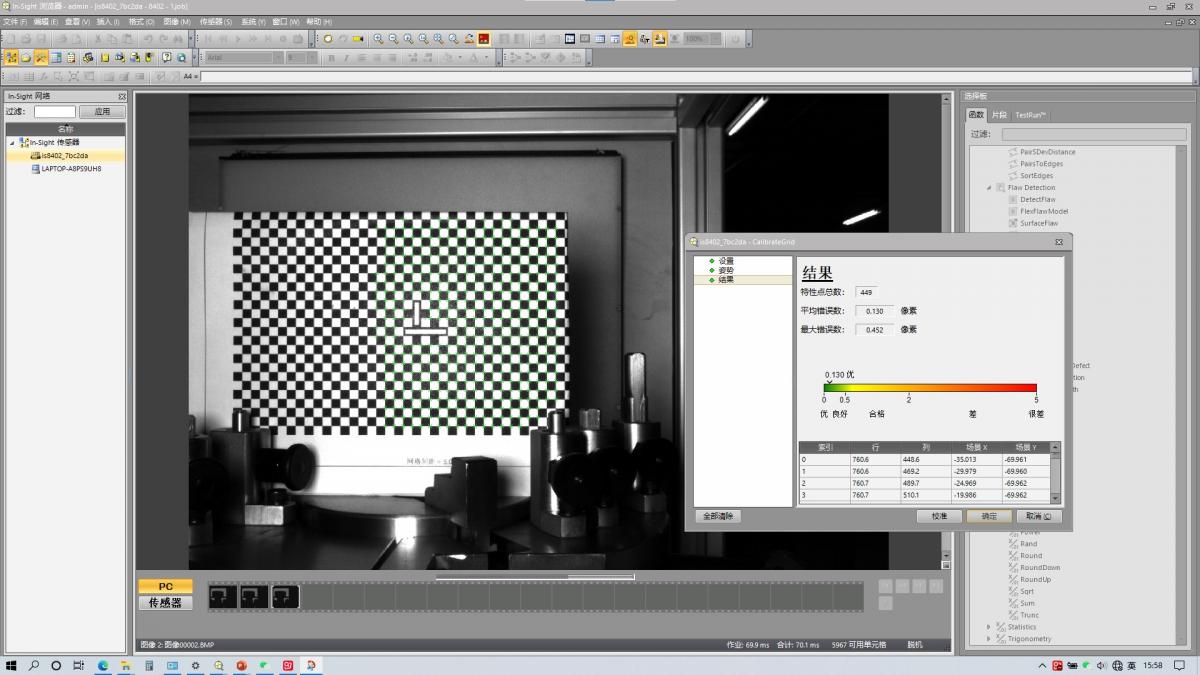

  1. 机器人自动上下料并进行激光打标,视觉引导检测工件位置,并识别打标效果进行追溯;
  2. 打标效果清晰可见,识别率高;
  3. 多托盘上料自动打标,提高工作效率,促进产能提效。
