新能源汽车电池壳激光打标

客户需求

  1. 电池壳激光二维码打标
  2. 在多种类产品上打标,且打标面高度不一,倾斜面需要3D打印
  3. 打标速度快,且打标内容清晰可见
  4. 自动化工位,现场总线控制



打标方案

  1. 西刻提供i104 LG AD2 50w激光打标机,打标过程中两通道同时作业
  2. PLC将打标内容发给打标机,打标机可自动打标,打标结束后,将打标完成信号和打标数据发给PLC
  3. 产品经铝锭挤出成型至锯切线移至打标工位,通过辊道线运送到激光打标工位
  4. 在锯切线下线处集成桁架吊装两套激光打标头配合
  5. 选用西刻3D激光打标选项+视觉读码及定位选项,完美解决产品种类(高低落差问题)和打标读码评级需求
  6. 通过自动对焦消除零件定位不准的问题

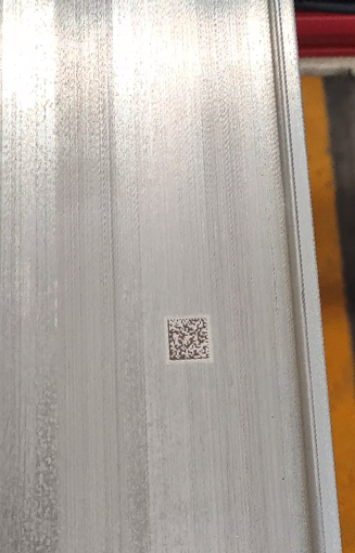

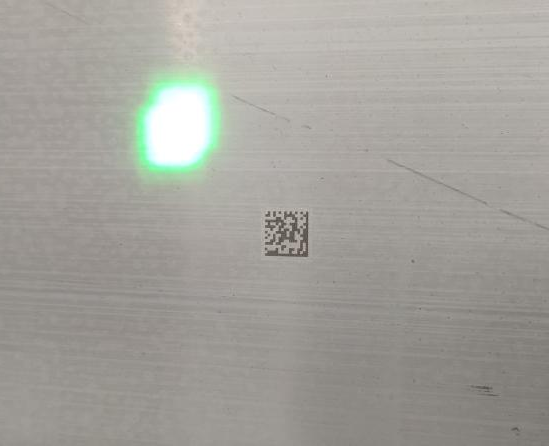

打标零件和效果图

  1. i104 LG AD2 50w光纤激光打标机,打标范围从100x100到220x220
  2. 实现了3D打标,自动对焦,内置读码等多种功能
  3. 两通道同时作业,打标速度快且质量高
  4. 打标头可根据工件的斜面角度进行旋转
  5. 解决了产品多种类、高低落差等问题
